Новое оборудование

В  рамках инвестиционной программы АО «Дальгипротранс», а так же для получения механических прочностных свойств в дисперсных грунтах с крупнообломочными включениями, на объектах с повышенной ответственностью в 4-ом квартале 2019 года Обществом приобретена сдвиговая установка мощностью до 100 кН (производитель ООО НПП «Геотек»).
В соответствии со сводом правил (СП 47.13330.2016) существующая методика расчета по ДальНИИс, данное испытательное оборудование может применяться для объектов не выше нормальной ответственности.
Приобретение данной установки позволит подтвердить полевые испытания в лабораторных условиях, оптимизировать проектные решения по конструктиву сооружений, уйти от риска получения отрицательных заключений ГГЭ на объектах с повышенной ответственностью, а так же решить подобные проблемы на договорной основе при возникновении у филиалов Росжелдорпроекта и сторонних организаций, учитывая ограниченное количество подобных установок в России.

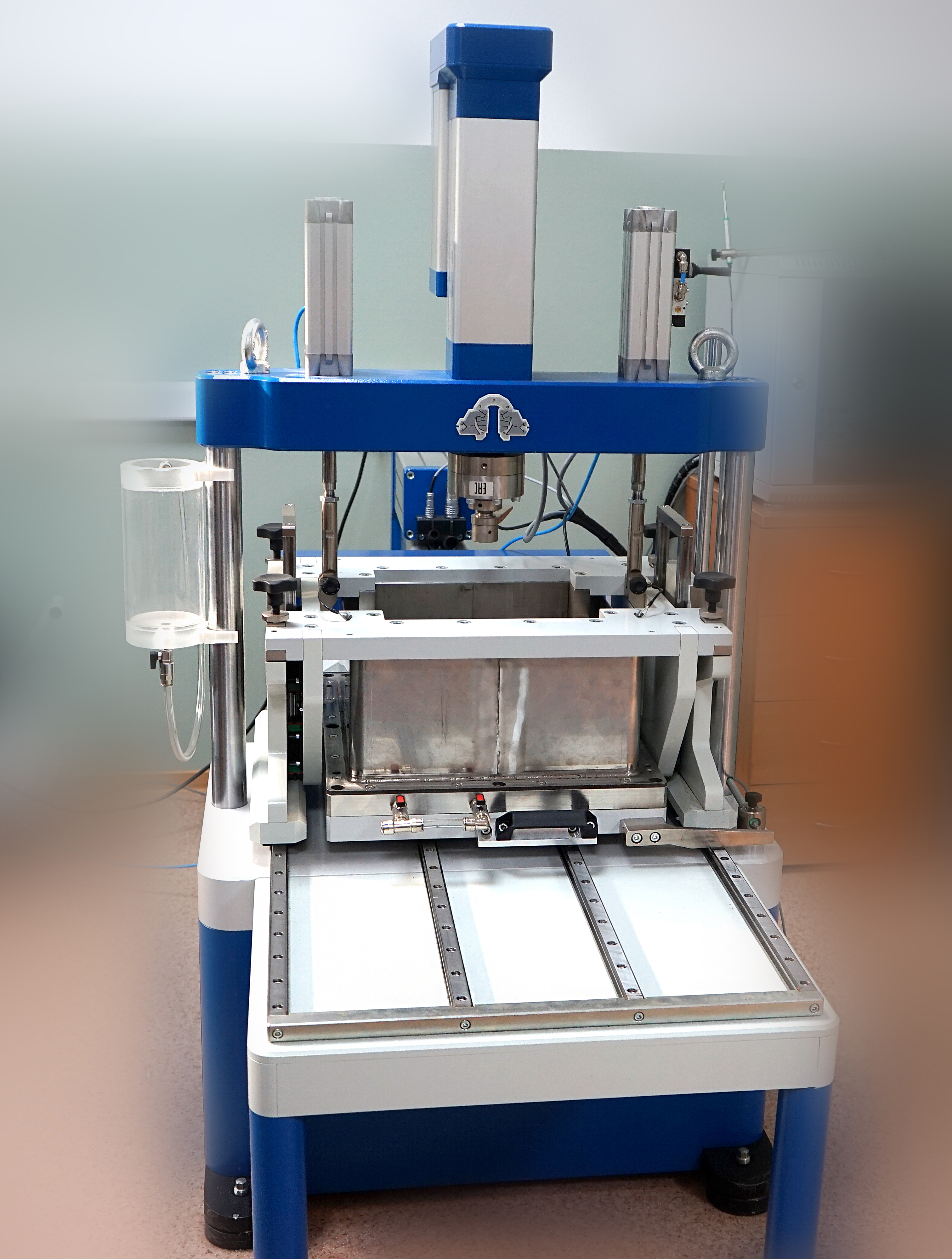

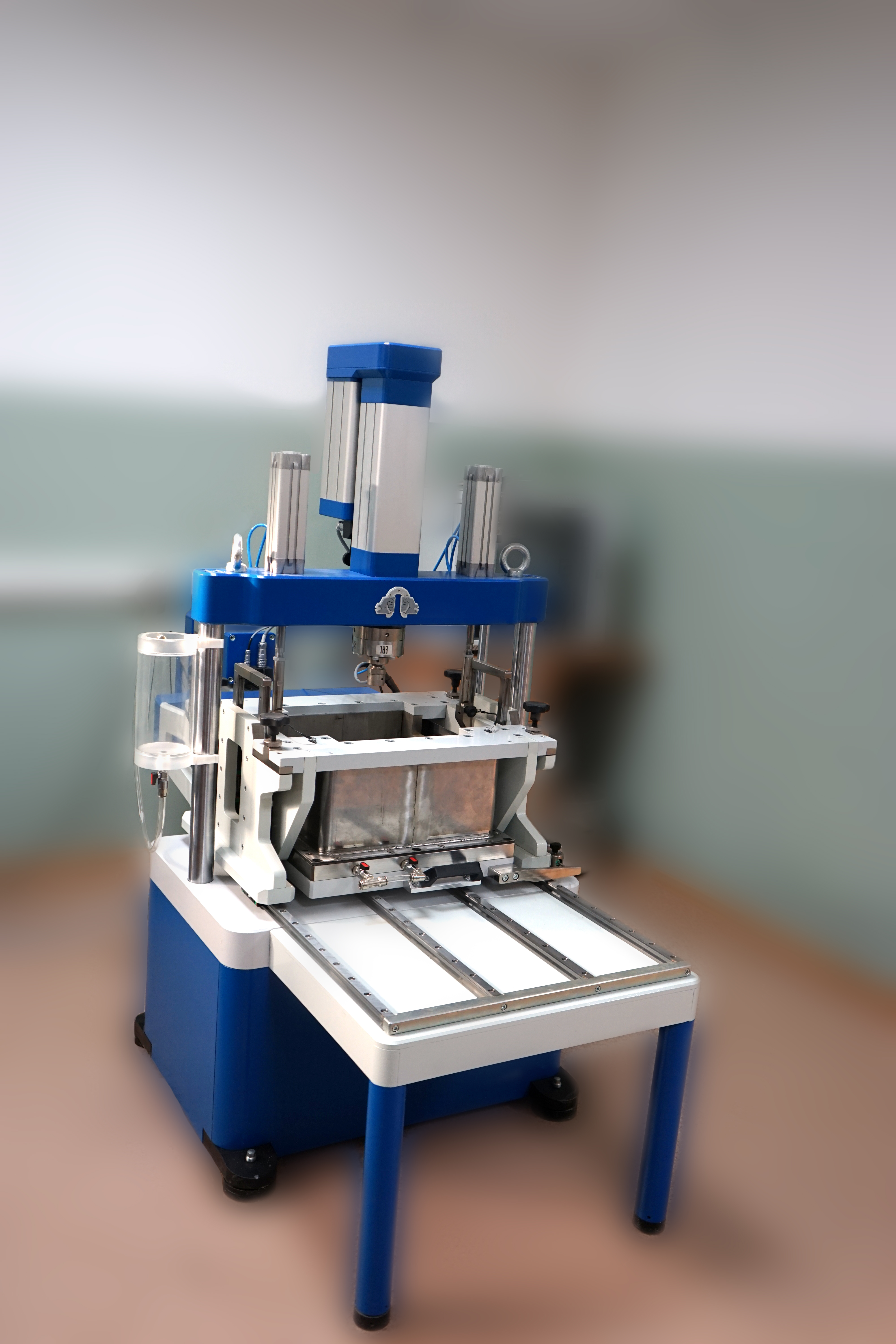

Установка предназначена для испытаний образцов гравелистого грунта с вертикальной и сдвигающей нагрузкой и производится методами: одноплоскостного среза в условиях консолидированного дренирования, прямого сдвига в условиях консолидированно-недренированной схемы,  а  также прямого среза по геосинтетическому материалу.
Установка представляет собой совокупность функционально объединенных изделий:

1)    Система измерительная «АСИС 2017». АСИС — это установки, компонуемые по модульному принципу. Системы измерительные модернизированные «АСИС» пред- назначены для измерений давления, силы, линейного перемещения, а также для воспроизведений избыточного давления.Их назначение и возможности зависят от комплектации. Дополнительно к комплексу АСИС поставляются специальные оснастки, позволяющие проводить различные испытания.
Данная установка состоит из:

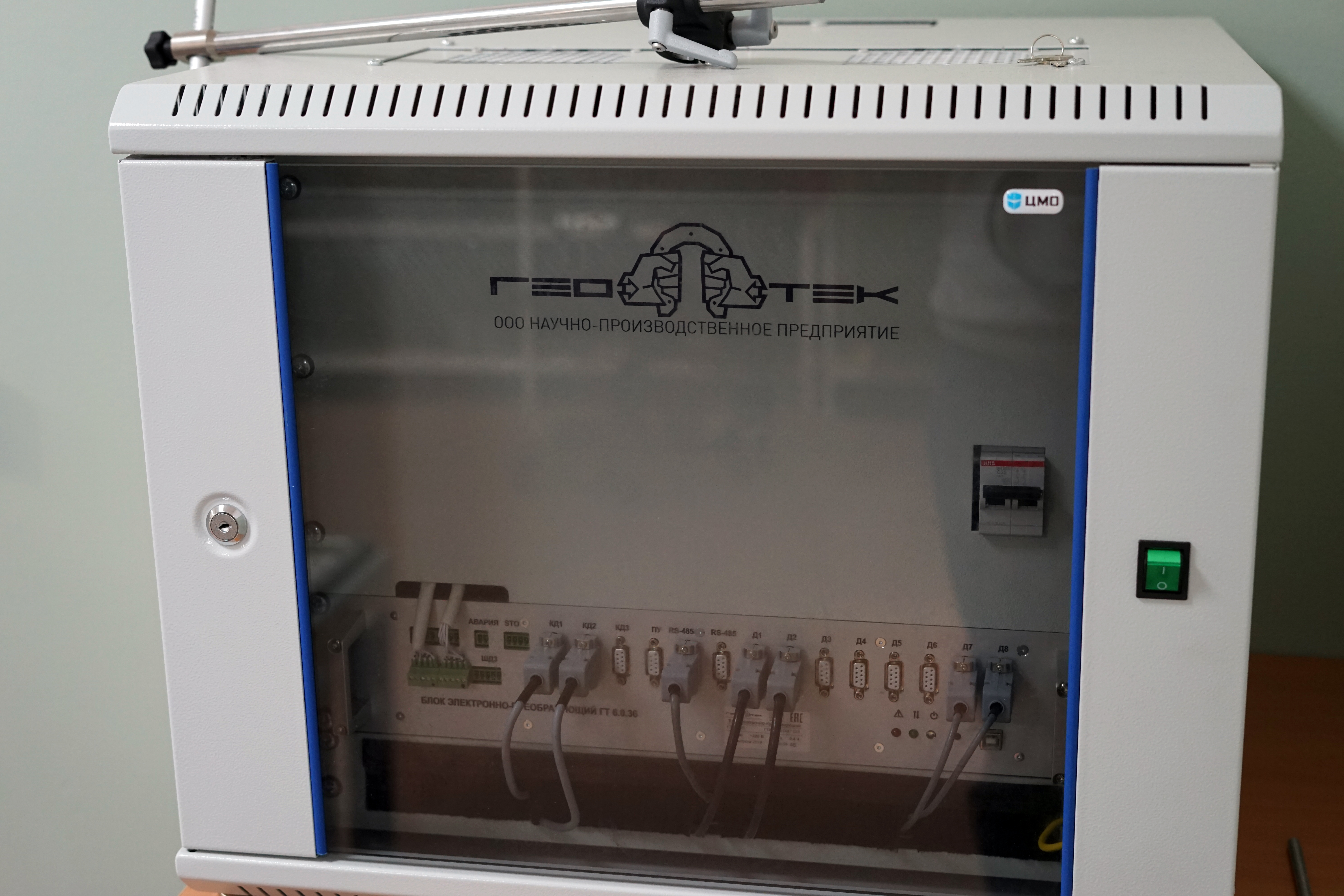

• блока электронно-преобразующего ГТ 6.0.36 ГТЯН.421447.038 (далее – БЭП);
• двух датчиков силы ГТ 5.2.17 ГТЯН.401162.080 (далее – датчик силы);
• датчика перемещения ГТ 5.3.25 ГТЯН.401162.117 (далее – датчик перемещения ГТ 5.3.25);
• датчика перемещения ГТ 5.3.26 ГТЯН.401162.118 (далее – датчик перемещения ГТ 5.3.26);
• преобразователя интерфейса ГТЯН.426477.006.

2)    комплект программного обеспечения «GeotekStudio» (далее – ПО).
По виду климатического исполнения установка предназначена для следующих условий эксплуатации:

• температура окружающего воздуха – от плюс 15 до плюс 35 °С;
• относительная влажность воздуха – от 40 до 80 % при температуре плюс 25 °С;
• атмосферное давление – от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Технические характеристики:
Горизонтальная и вертикальная нагрузки к образцу гравелистого грунта прикладываются в кинематическом или статическом режиме – непрерывно с заданной постоянной скоростью деформирования образца или ступенями.

• Предельная горизонтальная и вертикальная нагрузка – не более 100 кН.
• Рабочая горизонтальная и вертикальная нагрузка – не более 80 кН.
• Скорость приложения вертикальной и горизонтальной нагрузки – от 0 до 0,25 кН/с.
• Минимальная ступень приложения вертикальной и горизонтальной нагрузки – 1 кН.
• Электропитание установки осуществляется от сети переменного тока напряжением от 198 до 242 В и частотой (50 ± 1) Гц.Потребляемая мощность установки – 500 В
• Габаритные размеры (ширина × глубина × высота), мм – не более 905 × 1820 × 1585.

Геометрические размеры испытываемых образцов:
1) для метода одноплоскостного среза (ширина × глубина × высота), мм –  300 × 300 × 150;
2) для метода прямого сдвига (диаметр × высота), мм – 300 × 120;
3) для метода прямого среза (ширина × глубина × высота), мм – 300 × 375 × 75.
Масса установки – не более 1200 кг.
